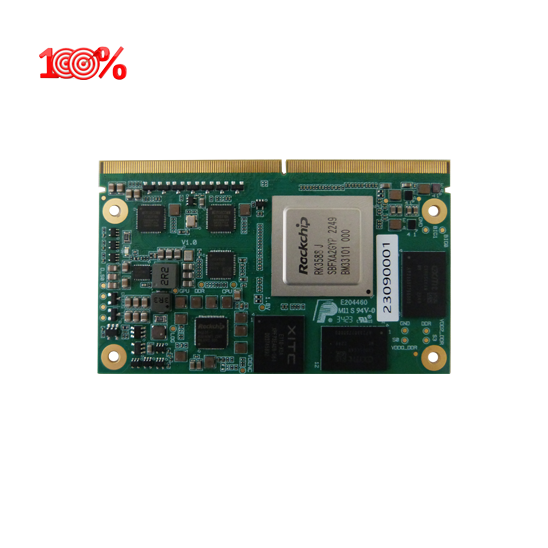

本產品是一款小尺寸全國產化SMARC2.1模塊，緊湊型尺寸82mm*50mm，基于瑞芯微旗艦RK3588高性能8核處理器，最高主頻可達2.2GHz，集成4個Cortex-A76和4個Cortex-A55處理器、1個MPli-G610 MC4 GPU、1個NPU處理單元，具備H.264/H.265編解碼、6TOPS AI算力；模塊具備高性能配置，板載LPDDR4 8GB內存，最大支持16GB，板載64GB EMMC，可選128GB和256GB。
模塊支持314引腳金手指，適配標準MXM3連接器，具備豐富通用的IO接口。顯示輸出支持1路4通道 MIPI接口，2路標準HDMI（可選EDP）接口；顯示輸入支持2路MIPI_CSI接口（1路4lane,1路2lane,可支持2路攝像頭）；支持2路千兆網口，1路SATA 3.0，1路PCIE3.0x4（可選2路x2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口（可選DP），2路USB2.0_HOST，2路CAN2.0，1路I2S音頻接口，1路獨立I2C接口，4路TTL串口，5路GPIO（其他接口可復用）。
模塊元器件全部選用國產廠商，操作系統支持國產桌面系統銀河麒麟V10和國產實時系統翼輝信息SylixOS，滿足軟硬件100%國產化的應用需求，可應用于智能座艙、智慧大屏、虛擬/增強現實、邊緣計算、IPC、NVR、高端工控平板等行業市場。
產品特點：
> 處理器：RK3588 8核處理器，主頻最高2.2GHz，高性能MPli-G610 GPU，內置NPU，支持獨立的 NEON 協處理器；
> 內存：標配板載8GB LPDDR4國產內存顆粒，最大支持16GB；
> 存儲：板載64GB EMMC，最大支持256GB；
> 顯示：輸出部分，1路4通道MIPI輸出、2路HDMI（可選EDP），支持4K@60Hz，1路DP接口（與TYPE-C復用）；輸入：1路4lane MIPI_CSI,1路2lane MIPI_CSI,1路HDMI_IN；
> 網絡：支持2路千兆網口，支持光/電combo；
> PCI-E：1路PCI-E3.0x4(可選2路x2或者4路x1模式)；
> SATA：1路SATA3.0接口（復用PCIE2.0）；
> USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
> AUDIO：1路I2S信號；
> 支持2路CAN2.0；4路TTL（1路為調試串口），1路SPI，1路獨立I2C；5路GPIO；
> 標準DC 5V供電，電壓輸入范圍4.5~15V，具備較強的供電適應性；
> 標準SMARC模塊緊湊型尺寸 82mm×50mm；
> 元器件100%國產品牌；
> 操作系統國產化，支持國產桌面系統或國產實時系統。
產品規格：
項目 | 規格描述 | |
處理器 | CPU | 4 x Cortex-A76（max freq 2.2GHz）+4 x Cortex-A55（max freq 1.8GHz） |
GPU | 4 x Mali-G610（max freq 1GHz） | |
NPU | 6TOPS(INT8)、Support INT4/INT8/INT16/FP16 | |
視頻編解碼 | 解碼 | 8K@30fps H.264 |
編碼 | 8K@30fps H.265/H.264 | |
內存 | 類型 | 板載LPDDR4，標配8GB，最大可選16GB |
存儲 | EMMC | 板載工業級EMMC 64GB ，可選128GB、256GB |
SATA | 標配1路SATA3.0接口 | |
IO接口 | USB | 1路USB3.0_HOST、1路Type-C; |
2路USB2.0_HOST | ||
PCIE | 標配1路PCI-E 3.0x4可選2路PCI-E3.0x2或者4路PCIE3.0x1 | |
網絡 | 2路千兆網口,支持光/電配置，默認為電口配置 | |
串口 | 4路TTL串口（其中2路支持4線，1路為TTL調試串口） | |
顯示輸出 | 支持同時4路異顯 | |
顯示輸入 | 1路4lane MIPI CSI； | |
1路2ane MIPI CSI； | ||
1路HDMI_IN； | ||
I2C | 1獨立路I2C | |
SPI | 1路SPI | |
CAN | 2路CAN2.0 | |
Audio | 1路標準I2S | |
GPIO | 5路GPIO | |
電源 | 類型 | 標準DC5V 輸入，兼容DC12V輸入，支持DC 4.5~15V寬壓適應性輸入 |
上電模式 | 支持來電自啟動AT模式和按鍵觸發上電ATX模式 | |
待機喚醒模式 | 支持 | |
功耗 | 空閑模式6W，滿載功耗10W | |
物理參數 | 尺寸（W×D） | 82mm×50mm（SMARC模塊） |
環境適應性 | 商業級 | 工作溫度：0℃～60℃, 5～95% RH，不凝結 |
存儲溫度：-20℃～70℃, 5～95% RH，不凝結 | ||
寬溫級 | 工作溫度：-20℃～70℃, 5～95% RH，不凝結 | |
存儲溫度：-40℃～75℃, 5～95% RH，不凝結 | ||
工業級 | 工作溫度：-40℃～80℃, 5～95% RH，不凝結 | |
存儲溫度：-55℃～85℃, 5～95% RH，不凝結 | ||
