模塊基于華為海思智慧視覺應用處理器平臺Hi3403V100開發。Hi3403V100是海思先進12nm工藝、高算力、低功耗、高性能SoC，集成4個Cortex-A55處理器，主頻≥1.4GHz；內部支持圖像分析加速引擎高達10.4TOPS@INT8算力，內置雙核Vision Q6 DSP、智能計算加速引擎、雙目深度加速單元、矩陣計算加速單元；集成獨立AI-ISP單元，業界最優越影ISP，超感光降噪；支持4KP60編解碼、4路4M攝像頭實時硬化拼接、3F WDR、多級降噪、六軸防抖等多種圖像增強和處理算法。

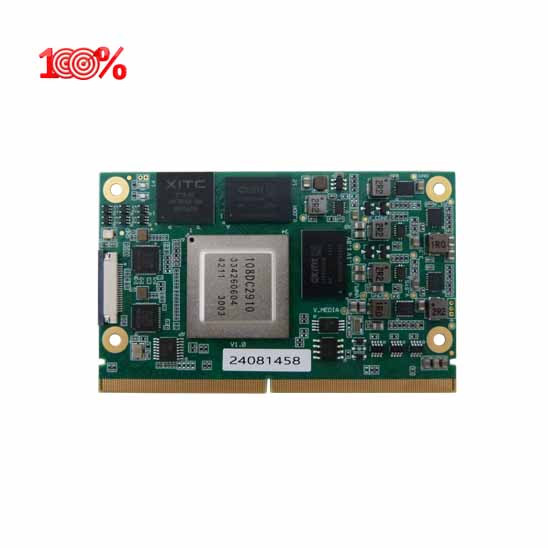

模塊為一款小尺寸全國產化SMARC2.1模塊，緊湊型尺寸82mm*50mm，標配板載LPDDR4X 8GB內存顆粒，板載64GB EMMC，可選128GB/256GB。顯示輸出接口支持1路4通道 MIPI接口，1路標準的HDMI接口,1路CVBS接口；顯示輸入接口支持2路4通道MIPI_CSI接口（可拆分支持3路攝像頭）；支持2路千兆網口，1路PCIE2.0x2（可選2路X1或者1路x1模式+1路USB3.0），1路SDIO接口，5路USB2.0_HOST，1路I2S音頻接口和內置雙通道音頻輸入輸出接口，1路獨立I2C接口，1路SPI接口，2路TTL串口，10路GPIO。
模塊支持Linux系統、華為生態鴻蒙及歐拉等國產操作系統，典型功耗5W；模塊采用全表貼、全國產化設計，具有性能高、功耗低、體積小等特點，滿足寬溫工作環境。
產品可應用于行業無人機、夜視相機、車載環視、邊緣計算、IPC等行業市場；同時可應用于輔助AI卡場景，助力低算力平臺提升AI處理能力。
產品特點：
> 處理器：選用Hi3403V100 4核處理器，主頻≥1.4GHz，內置NPU，AI-ISP支持獨立的協處理器；
> 內存：標配板載8GB LPDDR4X國產內存顆粒；
> 存儲：板載64GB EMMC，最大支持256GB，可選128GB/256GB；
> 顯示：1路4通道MIPI輸出、1路HDMI，支持4K@60Hz；
> 視頻輸入：支持8-lane image sensor串行輸入，支持MIPI/LVDS/Sub-LVDS/HiSPi多種接口，支持2x2lane MIPI輸入或2x4lane MIPI輸入或1x4lane+2x2lane MIPI輸入；
> 網絡：支持2路千兆網口，支持1000base-T或1000Base-X；
> PCI-E：1路PCI-E2.0x2(可選1路x1+1路USB3.0)；
> USB： 5路USB2.0，其中1路可與PCIE復用信號組成USB3.0；
> AUDIO：1路I2S信號和內置雙通道音頻輸入輸出接口；
> 支持2路TTL串口（1路為調試串口），1路SPI，1路獨立I2C；10路GPIO；
> 4.5V～16V寬電壓輸入；
> 支持特殊工業級-40℃~80℃工作溫度；
> 標準SMARC 2.1模塊；
> 元器件100%國產品牌。產品規格：
項目 | 描述 | |
處理器 | CPU | 海思Hi3403V100 四核 Cortex-A55@1.4GHz |
NPU | 10.4Tops@INT8 | |
雙內核引擎:引擎1 支持4.8Tops算力，支持INT4/INT8/FP16;引擎2 支持5.6Tops,支持INT8/INT16 | ||
其它 | 內置32bit MCU@500MHz | |
內置雙核Vision DSP | ||
視頻編解碼 | 解碼 | 4K@60fps+1080P@30fps H.264/H.265/MPEG-4 |
編碼 | 4K@60fps+1280x720@30fps | |
8K@15fps | ||
內存 | 類型 | 板載LPDDR4X，標配8GB |
存儲 | EMMC | 板載64GB EMMC，最大支持256GB，可選128GB/256GB |
SMARC金手指接口 | USB | 5路USB2.0接口；4路USB2.0接口，USB1單獨拉出來可支持HOST/DEVICE且與PCIE2.0組成USB3.0 |
PCIE | 2-Lane PCIe2.0 高速接口，支持RC/EP模式 | |
- 可配置為2-Lane PCIe2.0 | ||
- 可配置為1-Lane PCIe2.0 + USB3.0 | ||
網絡 | 2路千兆以太網接口，10/100/1000Mbps自適應，兼容支持serdes接口（獨立引腳） | |
串口 | 2路TTL串口，其中1路為TTL調試串口，1路帶RTSN/CTSN信號 | |
顯示輸出 | 1路HDMI輸出接口（最大4096 x2160@60fps） | |
1路MIPI TX 4 lane接口1（最大4096 x2160@60fps） | ||
1路CVBS接口（模擬視頻輸出） | ||
MIPI_CSI | 1路2lane MIPI CSI(combo 4LANE onboard FFC CONN) | |
1路4lane MIPI CSI，支持最大分辨率 8192 x 8192 | ||
SDIO | 1路SDIO接口，支持SDXC卡，最大容量2TB | |
I2C | 1路I2C | |
SPI | 1路SPI | |
Audio | 1路I2S音頻接口（復用JTAG接口） | |
1組雙通道音頻輸入接口、1組雙聲道輸出接口 | ||
GPIO | 10 路GPIO，可配置輸入輸出 | |
Watchdog | 1路watchdog輸出信號 | |
RTC | 支持 | |
板上接口 | MIPI_CSI | 支持1路 4lane MIPI_CSI，支持最大分辨率 8192 x 8192，COMBO SMARC 2lane MIPI_CSI |
調試串口 | 預留TTL 調試串口，默認不焊接 | |
電源 | 類型 | 標準DC5V/12V 輸入，支持DC 4.5~16V寬壓輸入 |
上電模式 | 來電自啟動AT模式 | |
功耗 | 空閑模式4W，內存滿壓力測試6W | |
物理參數 | 尺寸（W×D） | 82mm×50mm（SMARC緊湊型模塊） |
環境適應性 | 商業級 | 工作溫度：0℃～60℃, 5～95% RH，不凝結 |
存儲溫度：-20℃～70℃, 5～95% RH，不凝結 | ||
寬溫級 | 工作溫度：-20℃～70℃, 5～95% RH，不凝結 | |
存儲溫度：-40℃～80℃, 5～95% RH，不凝結 | ||
工業級 | 工作溫度：-40℃～80℃, 5～95% RH，不凝結 | |
存儲溫度：-50℃～85℃, 5～95% RH，不凝結 | ||
